您所在的位置：首页 > 技术支持 > 检测标准>GB/T 2792-2014《胶粘带剥离强度的试验方法》技术标准深度解读

GB/T 2792-2014《胶粘带剥离强度的试验方法》技术标准深度解读

发布时间：2026-05-27 10:58:24 发布人：三泉中石浏览量：282

剥离强度是压敏胶粘带最核心、最常用的粘接性能指标，用于表征胶粘带与被粘基材界面抵抗剥离破坏的能力，直接决定胶带粘贴后的牢固度、适配性与使用可靠性，广泛应用于包装密封、电子固定、汽车贴合、标签粘贴等各类场景。

GB/T 2792-2014《胶粘带剥离强度的试验方法》是国内胶粘带剥离性能检测的权威国家标准，修改采用ISO 29862:2007国际标准，替代旧版GB/T 2792-1998，全面统一了胶粘带剥离强度的测试原理、设备参数、操作流程与数据判定规则，是企业来料检验、成品质检、新品研发、第三方检测与质量仲裁的核心技术依据。

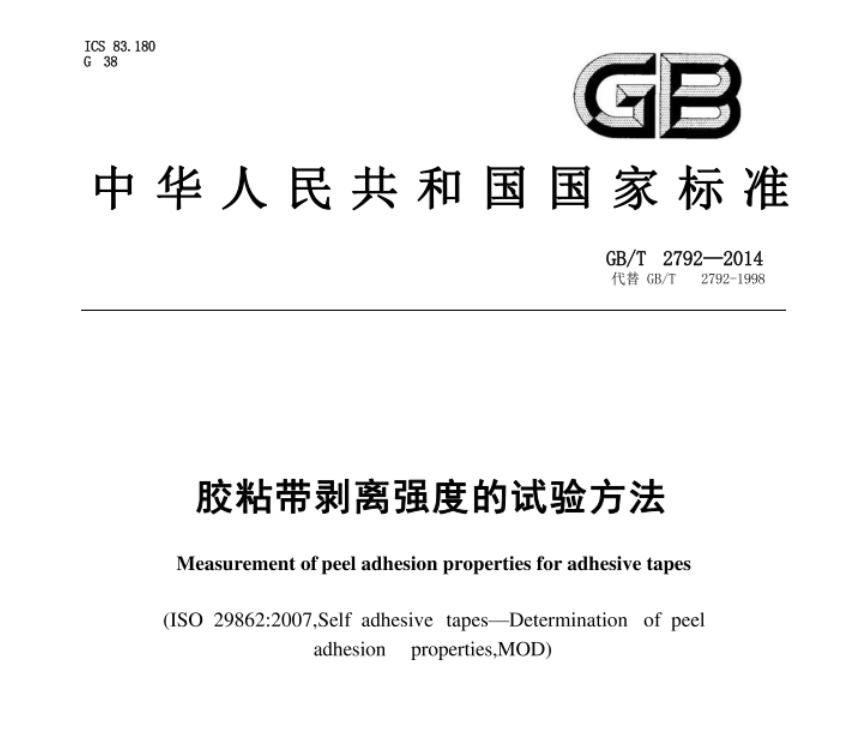

GB/T 2792-2014《胶粘带剥离强度的试验方法》技术标准深度解读(图1)

剥离强度：指在规定的试验条件下，以恒定速度将胶粘带从标准基材表面剥离所需的平均作用力，单位为N/25mm，代表每25mm宽度胶粘带的界面粘接强度，是评判胶粘带粘接牢固度的核心量化指标。

GB/T 2792-2014《胶粘带剥离强度的试验方法》技术标准深度解读(图2)

180°剥离强度试验（通用方法）

该方法为行业基准测试方法，适用于各类单面压敏胶粘带、不干胶标签、普通薄膜胶带等可弯折、柔韧性良好的产品，是行业招投标、质检对标、入库检验的首选方法。

操作流程：将预处理完成的试样平整贴合于清洁不锈钢试验板，对齐无偏移；采用标准压辊往返滚压两次，保证贴合均匀；置于标准环境完成平衡处理；将试验板固定于试验机下夹具，将胶带自由端反向弯折180°并夹紧于上夹具；启动设备恒速剥离，全程保持180°平直剥离状态；数据处理剔除前端25mm不稳定剥离区间，选取中间稳定剥离段50mm区间的力值计算平均值，换算为标准N/25mm结果。

GB/T 2792-2014《胶粘带剥离强度的试验方法》技术标准深度解读(图3)

90°剥离强度试验（特种胶带专用方法）

该方法适用于厚度大、刚性强、不易弯折的工业胶带、双面胶粘带、转移胶粘带、纤维增强胶粘带等产品，可避免180°弯折产生的基材应力、胶体拉伸干扰，更贴合硬质胶带的实际使用受力状态。

操作流程：试样贴合、滚压、环境平衡流程与180°方法一致；试验板水平固定，胶带自由端垂直向上夹持，保持90°垂直剥离角度；设备以300mm/min恒速垂直拉升，全程角度保持稳定；同样剔除起始不稳定段数据，取稳定区间平均剥离力作为最终测试数据。

双面胶粘带与转移胶粘带专项测试

针对无基材双面胶、有基材双面胶、转移胶结构产品，标准明确专属制样方式：需采用辅助基材进行贴合固定，规避无支撑胶体拉伸变形问题；测试优先采用90°剥离方法，减少胶体弯折带来的性能偏差；测试过程中需重点观察是否出现胶体内聚破坏、界面转移等异常状态，同步记录破坏模式，作为产品性能评价的重要依据。

试验结果处理与判定规则

数据计算规则

以每组至少3个有效试样的稳定剥离力数据为基础，计算算术平均值，最终结果统一换算为N/25mm标准单位。测试过程中若出现明显异常数据（设备波动、试样滑移、人为干扰），需剔除异常值并补充平行试样重新测试，保证结果真实有效。

粘接破坏模式分类

标准要求试验必须记录破坏形式，用于辅助判断产品缺陷，主要分为三类：一是界面破坏，胶带完整从基材剥离、板面无残胶，为标准合格状态，代表界面粘接均匀稳定；二是内聚破坏，胶体自身发生撕裂、残留胶体在基材表面，说明胶水内聚力不足，易出现残胶、脱胶、崩胶问题；三是基材破坏，剥离过程导致胶带基材撕裂，说明胶带基材强度不足或粘接强度过高。
