欢迎访问济南三泉中石持粘性测试仪单品站!
热线电话:15665715386
您所在的位置: 首页 > 技术支持 >胶粘带初粘性试验方法详解

胶粘带初粘性试验方法详解

发布时间:2024-07-10 11:10:38      发布人:三泉中石  浏览量:124

  初粘性测试是评估胶粘带附着力的关键指标之一。市场上常见的初粘性测试方法多采用斜面滚球法,虽然简便,但其数据重复性和标准化程度不足,限制了质量标准的明确制定。为解决这一问题,我国参照国外FINAT标准,制定了GBT32215-2014胶粘带初粘性试验方法的环形法,该方法通过确切的力值反映胶粘带的初粘性能,有效提升了测试的准确性和可靠性。

  试验原理和装置

  环形初粘力测试是指将环形胶粘带材料在一定速度下与标准试验板接触后的分离力。B法试验采用自动环形初粘性能试验机,其主要组件包括试样环、试验板、清洗剂和擦拭材料。试样环的尺寸为宽25mm,周长125mm,通常至少需要准备3个试样环。对于无支撑胶粘带的测试,需要先将样品转移到0.05mmPET膜上制成试样环。试验板则为不锈钢材质,厚度为1.5mm至2mm,宽24mm,长100mm。

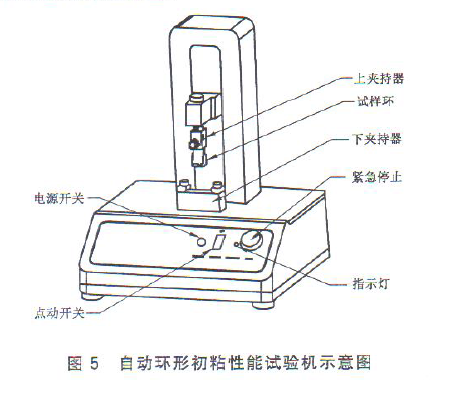

自动环形初粘性能试验机示意图

  试验步骤

  1.将自动环形初粘性能试验机水平放置,并接通电源。

  2.打开电源开关,确保上夹持器处于最顶端位置。

  3.拧松固定螺钉,卸下不锈钢试验板,清洗后放回并紧固螺钉。

  4.揭去试样上的离型纸,将试样完全弯转成一个泪珠状的环形试样环,胶粘面朝外。详见6图

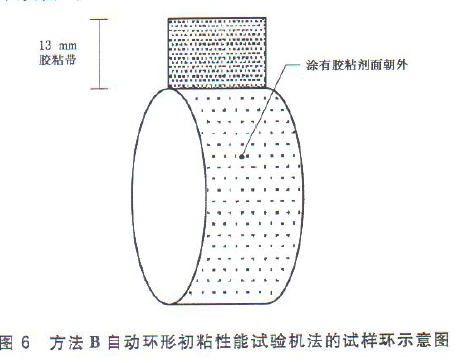

自动环形初粘性能试验机法的试样环示意图

  5.用13mm宽的覆盖胶粘带将试样两端紧固在一起,然后插入上夹持器。

  6.根据说明书对仪器进行力值清零。

  7.按下‘试验’键,上部组件开始向下移动使试样环与试验板接触,形成粘接。

  8.上部组件以300mm/min±10mm/min的速度向上移动,记录显示屏上试样环拉离试验板所需的最大拉力。

  9.试验结束后,记录试样环与试验板粘接的破坏模式,包括界面破坏、内聚破坏和转移破坏。

  10.使用试剂清洁试验夹具中的不锈钢试验板,覆盖无尘布以防止表面刮伤。

  试验结果和应用

  胶粘带试样至少采集三个试样环的数据,初粘性能以试样环的最大拉力值的平均值表示,单位为N。GBT32215-2014标准的引入,使得胶粘带制造商和检测机构能够更准确地评估产品的质量,实现更高水平的质量控制。

  结论

  济南三泉中石实验仪器有限公司致力于胶粘带初粘性能测试设备的研发、生产和销售。公司生产的环形初粘性测试仪采用世界知名进口元器件,保证了试验的精准性和稳定性,配备微型打印机直接输出结果,包括最大值、最小值和平均值,广泛应用于胶粘剂生产厂家及相关检测机构,受到行业高度认可。


济南三泉中石单品站

地址:山东省济南市市中区绿地泉景雅园商务大厦16层

电话:15665715386

邮箱:1684212232@qq.com
