欢迎访问济南三泉中石持粘性测试仪单品站!
热线电话:15665715386
您所在的位置: 首页 > 技术支持 > 使用方法>胶粘带持粘性试验方法

胶粘带持粘性试验方法

发布时间:2024-05-29 13:53:14      发布人:三泉中石  浏览量:268

  所谓胶带保持力通常由胶粘带的持粘性能来反映,沿粘贴在被粘物上的压敏胶粘带长度方向垂直悬挂一规定重量的砝码时,胶粘带抵抗位移的能力。

  用试片移动一定距离的时间或一定时间内移动距离表示。持粘性作为测试压敏胶粘带的指标同样可以用于测试压敏胶的指标。胶带的持粘性与产品质量的合格有着密切的联系,如果持粘保持性很差,很容易使胶带脱落,达不到胶带粘结的目的;如果持粘保持性太大,就容易是粘贴物在脱离被黏贴物破损。

  粘着是一个复杂的物理、化学过程,粘着力的产生不仅取决于粘着剂,还要取决于被粘物以及粘接的操作过程。因此在试验过程中,应充分考虑到各种影响因素,统一操作方法,才能获得准确可靠的测试结果。

  在国家标准《GB/T 4851-1998压敏胶粘带持粘性试验方法》中详细介绍了检测胶带持粘性的仪器及试验方法。标准中所提到的实验装置由试验架、试验板和压辊组成,同时对每个组成部分的材质、技术指标都做了相应规定,具体如下:

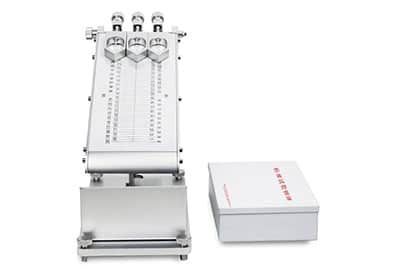

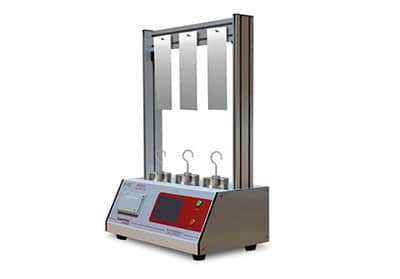

胶带持粘性测试仪

  1.试验夹:由可调水平的底座和悬挂、固定试验板用的支架组成。试验架应使悬挂在支架上的试验板的工作面保持竖直方向。

  2.试验板:试验板的选择和处理

  产生粘接力的因素有四方面:

  (1)化学键力;

  (2)分子间的反作用力(范德华力);

  (3)界面静电力;

  (4)机械作用力。这些都是在压敏胶粘带的设计、制作中所考虑的基本条件。对于测试制样来说,粘贴试样时应注意机械作用力,因此选择合适的试验板是非常重要的。技术要求试验板厚1.5~2.0 mm,宽为40~50 mm,长为60~125 mm。试验板材质为GB/T 3280-1992规定的0Cr18Ni9或1Cr18Ni9Ti。

  3.压辊

  a压辊是用橡胶包覆的直径(不包括橡胶层)约84 mm,宽度约45 mm的钢轮子。

  b包覆橡胶硬度(邵尔A型)为 80°±5°,厚度约6 mm。

  c压辊的质量为 2 000 g±50 g。


济南三泉中石持粘仪单品站

地址:山东省济南市市中区绿地泉景雅园商务大厦16层

电话:15665715386

邮箱:1684212232@qq.com
