您所在的位置：首页 > 技术支持 > 技术文章>GB/T 8808软质复合塑料膜剥离检测步骤详解

GB/T 8808软质复合塑料膜剥离检测步骤详解

发布时间：2026-06-29 15:05:25 发布人：三泉中石浏览量：219

GB/T 8808是国内软质复合塑料材料层间剥离性能检测的核心国家标准，广泛应用于食品、医药、日化、工业包装等领域的复合膜质量管控。本文以主流执行的GB/T 8808-1988版本为核心，结合2026新版标准修订要点，系统阐述软质复合塑料膜剥离检测的试验原理、设备要求、试样制备、状态调节、标准化操作流程、数据计算及误差控制要点，为实验室检测、生产质控、产品验收提供标准化、可落地的技术依据。

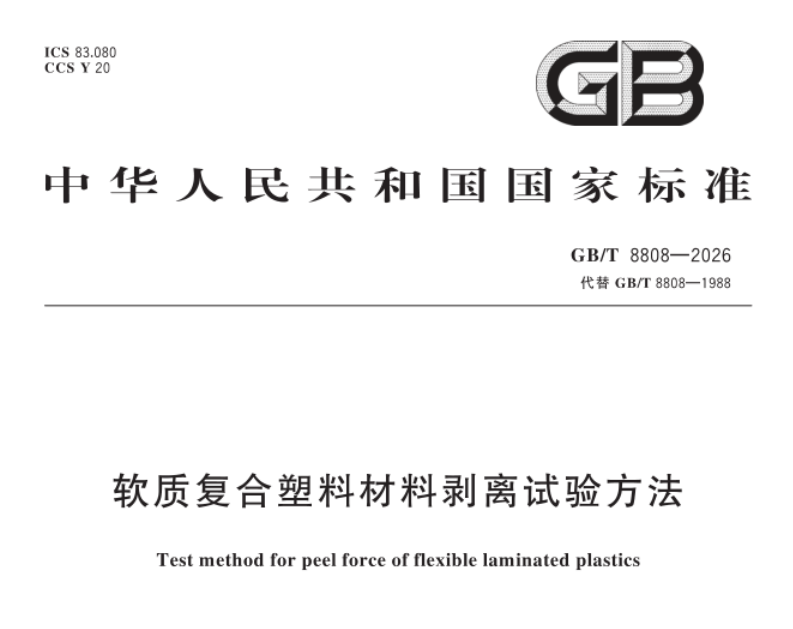

GB/T 8808软质复合塑料膜剥离检测步骤详解(图1)

标准概述与适用范围

GB/T 8808《软质复合塑料材料剥离试验方法》是规范柔性复合包装材料层间粘合强度检测的基础性国标，替代旧版检测规范，是行业判定复合膜分层性能、粘接可靠性的核心依据。2026年新版标准完成修订升级，新增平行剥离方法，适配更多应用场景，与ISO 8510、ASTM D903等国际标准接轨，实现参数量化、流程标准化、数据国际化对比。

本标准核心适用于塑料与塑料、铝箔、纸张、织物等基材通过干法、湿法、无溶剂、挤出复合工艺制成的软质复合塑料膜/袋，主要测定材料层间180°T型剥离力与剥离强度。不适用于硬质复合板材、热封口强度检测（热封口检测执行GB/T 15171），常规检测场景以厚度1mm以内柔性复合薄膜为主。

检测核心目的：量化复合膜层间粘接牢固度，排查生产过程中涂胶不均、固化不足、复合张力异常、基材匹配不当等质量问题，预判产品储存、运输、使用过程中的分层、脱层风险。

试验原理

在标准恒温恒湿环境下，将预先人工剥开分叉的复合膜试样固定于电子拉力试验机上下夹具，以恒定速度进行180°T型剥离试验。试验机实时采集剥离过程中的力值变化与位移曲线，通过截取稳定剥离区间的有效数据，计算试样层间平均剥离力及剥离强度，结合剥离破坏形态，综合判定复合膜层间粘接性能是否合格。

试验设备与耗材要求

为保障检测数据精准、重复性达标，所有设备需定期校准，满足国标参数要求，核心设备清单如下：

剥离强度试验机：配备高精度力传感器，可实时记录力-位移曲线，力值精度不低于0.5级；传感器量程需适配试样剥离力，保证测试力值处于满量程15%~85%最优区间，避免量程过大精度不足、量程过小超量程失效。
专用剥离夹具：采用无齿平夹具，夹持面平整光滑，避免划伤、夹破薄膜试样，保证夹持牢固无打滑、无偏移，适配T型剥离装夹要求。
精准裁样设备：专用薄膜分条裁刀、直尺、游标卡尺（精度0.01mm），确保试样裁切尺寸精准、边缘无毛刺、无拉伸变形。
恒温恒湿试验箱：可稳定控制温度23±2℃、相对湿度45%~55%，满足试样状态调节及全程试验环境要求。
辅助耗材：无水乙醇、无尘擦拭纸（用于难剥离试样端部预处理），所有耗材不得腐蚀、损伤薄膜基材及胶层。

GB/T 8808软质复合塑料膜剥离检测步骤详解(图2)

标准化试样制备

试样制备是控制检测误差的核心环节，取样、裁切、预处理需严格遵循国标要求，杜绝边缘效应、人为损伤影响数据。

4.1 取样规则

从成品卷材或成品膜片取样时，优先舍弃材料两侧边缘各50mm区域，该区域复合张力不均、胶层涂布偏差大，数据不具备代表性。沿材料幅宽均匀选取取样位置，分别裁切纵向、横向试样各5条，纵向为薄膜生产走膜方向，横向垂直于走膜方向，全面反映材料各向剥离性能差异。

4.2 试样规格（国标双方法）

标准设置A、B两种试验方法，根据材料类型按需选用，全程单一试验需统一方法，不得混用：

A法（通用法，食品/医药包装膜主流选用）：试样宽度15.0±0.1mm，总长度200mm，试验速度300±50mm/min，适用于轻薄软质复合薄膜。
B法（厚材专用）：试样宽度30.0±0.2mm，总长度150mm，试验速度200±50mm/min，适用于编织复合膜、加厚人造革、厚质工业复合膜。

4.3 试样预处理

所有试样裁切后，在端部人工预剥离50mm，形成规整的T型分叉结构，剥离过程中严禁撕裂基材、划伤层间界面、拉伸薄膜。针对粘接强度极高、难以人工剥开的试样，可采用无水乙醇轻浸端部20mm区域，待溶剂完全挥发干燥后再进行预剥离；若溶剂处理后仍无法分层，判定该批次复合膜复合失效，终止试验并记录异常。

试样状态调节

复合塑料膜对温湿度敏感度极高，环境差异会直接改变胶层韧性、基材硬度，导致数据偏差，必须严格执行状态调节规范：

标准试验环境：温度23±2℃，相对湿度45%~55%；
常规薄膜试样恒温恒湿静置调节时长≥4h，铝箔高阻隔复合膜、多层复合膜建议调节24h，保证试样整体温湿度均衡；
试样调节及全程测试过程中，禁止空调直吹、露天放置、温差波动，确保环境参数稳定。

设备调试与参数设置

试验前设备调试是保障数据精准的基础，需严格执行校准与参数设定流程：

设备开机预热15min，消除设备运行温差误差，完成力传感器、位移零点校准，确认设备无故障、无卡顿；
根据试样类型匹配试验方法与速度，轻薄膜选用A法300mm/min，厚质膜选用B法200mm/min，速度波动严格控制在±50mm/min范围内；
设置试验终止行程≥100mm，确保有效剥离行程不低于80mm，留存足够的稳定数据区间；
夹具归零、力值位移清零，清除设备初始张力、残留数据，准备装夹试样。

GB/T 8808软质复合塑料膜剥离检测步骤详解(图3)

标准化试验操作流程

7.1 试样装夹

将预剥离分叉的上层膜夹持于试验机上夹具，下层基材夹持于下夹具，严格保证试样分叉中轴线与夹具中心线重合，无左右偏移、无倾斜。夹具松紧适度，以试样不打滑、不夹断夹持区域为准，核心保障未剥离复合主体与拉伸方向呈标准180°T型剥离角度，杜绝斜拉、夹角变形，装夹完成后再次清零力值。

7.2 正式测试

启动设备，夹具匀速升降完成层间剥离，设备实时绘制力-位移曲线。测试过程中全程观察试样状态，出现以下异常情况立即作废该试样，重新补测：试样在夹持区断裂、剥离过程中基材撕裂穿孔、夹具打滑、曲线剧烈波动失真、剥离角度偏移超标。

单次试验有效剥离行程≥80mm即可停机，保存单组试验曲线与数据，依次完成纵向、横向各5条试样的测试，逐条记录、单独存档，不得叠加数据。

7.3 剥离破坏形态记录

测试同步记录破坏模式，用于反向溯源生产工艺问题，四类典型破坏形态如下：

界面破坏（合格状态）：两层基材完整分离，胶层完整附着于单侧基材，说明胶水附着力达标；
内聚破坏（胶水缺陷）：胶层中间撕裂，两侧基材均残留胶体，表明胶水固化不足、胶体强度偏低；
基材断裂（基材缺陷）：剥离过程中薄膜基材先断裂，未完成层间剥离，说明基材拉伸强度不足；
混合破坏（工艺缺陷）：剥离区间同时出现界面破坏与内聚破坏，反映生产涂胶不均、复合张力不稳定。

数据处理与结果计算

8.1 曲线取值规范

剔除测试起始冲击段、末端衰减段无效数据，截取中间稳定剥离区间取值，根据曲线形态差异化处理：平稳直线型曲线取中段平均力；锯齿波动型曲线取波峰、波谷算术平均值；不规则波动曲线采用积分法计算平均力值。

8.2 剥离强度计算

依据国标试样宽度标准化计算，统一数据维度：

A法（15mm宽度）：剥离强度（N/15mm）= 平均剥离力F（N）÷15
B法（30mm宽度）：剥离强度（N/30mm）= 平均剥离力F（N）÷30

8.3 数据汇总规范

GB/T 8808软质复合塑料膜剥离检测步骤详解(图4)

分别计算纵向5条、横向5条试样检测数据的算术平均值，结果保留两位有效数字，可按需计算标准偏差，评判批次产品剥离性能均匀性，最终结果需明确标注测试方法、纵横方向、环境参数。

常见检测误差与防控要点

结合实验室实操经验，梳理高频误差问题及解决方案，保障检测数据精准、可复现：

未舍弃卷材边缘50mm区域取样，导致数据离散性大、虚高或虚低，需严格执行居中取样规则；
预剥离长度不足50mm，装夹后剥离角度偏移，力值失真，必须保证预剥离段长度达标；
溶剂预处理后未完全挥发即测试，胶层软化导致剥离力偏低，需静置至完全干燥；
未进行温湿度调节直接测试，环境温湿度波动引发胶层性能变化，数据无对比性；
装夹偏移、剥离角度非180°T型，是检测最大人为误差，需每次装夹校准中心线；
截取曲线头尾波动段取值，导致数据判定失误，严格剔除无效区间。

试验报告编制规范

完整检测报告需包含国标要求全部核心信息，保证报告规范性、可追溯性，必填内容如下：

检测标准编号（标注GB/T 8808版本及A/B测试方法）；
样品信息：材质结构（如PET/AL/PE）、生产批次、取样位置、样品规格；
试验环境参数：温湿度、试样状态调节时长、试验速度；
检测结果：纵/横向剥离强度平均值、试样数量、数据偏差；
试验现象：剥离破坏形态、异常试样情况及处理方式；
设备信息、检测人员、检测日期、复核信息。

新旧标准核心差异（GB/T 8808-2026更新要点）

2026版新标准正式替代1988旧版，核心优化适配行业多元化检测需求，主要升级点：一是新增平行剥离试验方法，突破旧版仅支持T型剥离的局限，适配特殊复合结构检测；二是对标国际标准，参数精度、试验流程进一步量化，数据可实现国际互认；三是扩展适用范围，覆盖更多新型多层软质复合材料；四是优化数据处理规则，细化异常数据判定标准，进一步提升检测准确性。

GB/T 8808剥离检测是软质复合塑料膜质量管控的核心手段，检测数据的精准度直接决定产品出厂质量、工艺优化方向。在实际检测工作中，需严格遵循标准流程，从试样制备、环境调节、设备调试到操作取值、数据汇总全流程把控细节，规避人为误差与设备误差。同时需紧跟新版标准更新要求，适配新型材料检测需求，通过标准化检测精准判定复合膜层间粘接性能，为产品质量验收、生产工艺迭代、市场质量溯源提供可靠的技术支撑。

原创文章地址：https://www.chinianyi.com/jishuzhichi/524.html

上一篇：医用压敏胶检测，初粘和剥离哪个指标更关键？

下一篇：没有了
