GB/T23260防水卷材持粘性检测要求

1. 立面、斜坡施工工况下，防止卷材向下滑移、搭接缝拉开；

2. 评估沥青基、高分子自粘胶层长期粘结稳定性，预判后期窜水渗漏风险；

3. 区分劣质自粘材料：低品质胶层易出现蠕变滑移，短期脱落，无法实现皮肤式密封。

   依据标准技术指标要求：带自粘层防水卷材持粘性≥15 min。

重要区分：GB/T 23260 适用于各类基材附带自粘层的防水卷材；自粘聚合物改性沥青卷材 GB 23441 持粘试验参数相近，但指标要求不同，不可混用标准判定。

GB/T 23260-2009 持粘性完整标准技术要求

 标准试验环境

仪器配套硬性要求

1. 镜面不锈钢试验板：表面光洁镜面不锈钢，测试前使用无水乙醇、异丙醇擦拭清洁，完全干燥；禁止残留油污、灰尘、脱模剂；

2. 标准压辊：总质量2 kg，宽度 50～60 mm，外层包覆橡胶层；滚压过程匀速、无冲击；

3. 加载砝码组件：下悬挂重物总质量1 kg（包含下不锈钢板自重）；

4. 持粘性测试支架：保证试件垂直悬挂，无侧向扭力，不与支架发生摩擦。

 试样制备规范

1. 试样裁切：卷材宽度方向均匀取样，远离卷材边缘≥100 mm，规避边缘胶层不均影响；

2. 试件尺寸：150 mm×50 mm；

3. 数量：每组5 个平行试件；双面自粘卷材，正反自粘面分别开展两组试验；

4. 预处理：试样去除防粘隔离膜，粘贴区域严禁徒手触碰自粘胶面，防止油脂污染造成粘结失效。

 粘贴与养护流程（极易出现误差的关键环节）

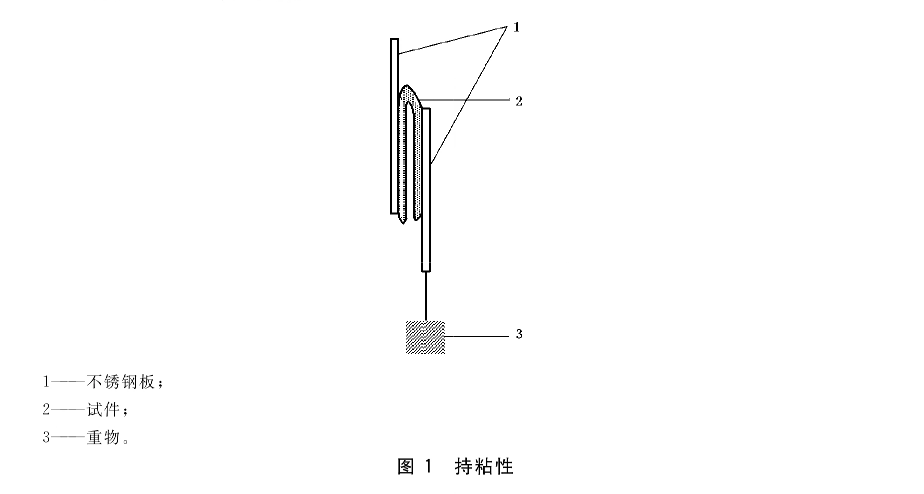

1. 将试件粘贴于上下两块镜面不锈钢板之间；有效粘结面积严格控制 50 mm×50 mm，居中对齐，不偏移、不歪斜；

2. 使用 2 kg 标准压辊，沿试样长度方向往复滚压 3 次（来回计一次），滚压速度均匀，保证胶层与钢板紧密贴合，内部无气泡、空鼓；

3. 粘贴完成后，在 (23±2) ℃环境下静置养护 24 h，使自粘胶充分浸润界面、建立稳定粘结；养护时间不足是实验室数据偏低最常见原因。

 正式测试操作

1. 将养护完成的试件垂直吊挂于试验架；

2. 在下侧不锈钢板下端悬挂 1 kg 重物（含下板），加载瞬间避免冲击；

3. 同步启动计时，持续观测；

4. 记录试件从上不锈钢板完全剥离脱落时间，单位 min；

5. 上限判定：试件持续加载60 min 仍未完全剥落，试验终止，结果记录为＞60 min。

 数据处理与结果判定

1. 取 5 个平行试件测试结果算术平均值作为最终检测结果；

2. 合格判定：平均值≥15 min 判定持粘性指标合格；

3. 报告规范示例：

   持粘性：XX min（GB/T 23260-2009，粘结面积 50 mm×50 mm，23±2 ℃）；若超过上限统一标注＞60 min。

 高频实操误区与解决方案

误区 1：养护时间随意缩短，不执行 24 h 静置

误区 2：不锈钢板面清洁不到位，残留隔离剂、灰尘

误区 3：压辊重量不达标、滚压次数随意增减

误区 4：粘结面积大于 / 小于 50 mm×50 mm

误区 5：双面自粘卷材只测试单面

误区 6：出现局部滑移未及时记录，等待完全脱落

 持粘性与其他粘结性能指标区别

1. 剥离强度：瞬时剥离力，反映瞬间撕开所需荷载；

2. 持粘性：恒定荷载长期作用，评价胶层抗蠕变、抗滑移；

3. 自粘面耐热性（70℃）：高温下胶层抗流淌性能；

   三项指标互相补充，不可相互替代，共同构成自粘层完整粘结性能评价体系。

 仪器选型参考
