您所在的位置：首页 > 技术支持 > 技术文章>薄膜胶带环形初粘性能检测标准要点与实操规范

薄膜胶带环形初粘性能检测标准要点与实操规范

发布时间：2026-07-22 10:47:23 发布人：三泉中石浏览量：255

环形初粘性（Loop Tack）是薄膜类压敏胶带关键基础指标，表征胶层在短时、轻压力接触条件下瞬间粘附能力。相比滚球法（GB/T 4852）只能以钢球等级定性判定，GB/T 31125-2014《胶粘带初粘性试验方法环形法》可输出量化力值（N），数据离散小、适合 BOPP 封箱胶带、PET 单面 / 双面胶、保护膜薄膜胶带配方研发、来料检验与成品质控。

薄膜基材刚度低、易褶皱、胶层薄，测试极易受制样、接触状态、环境条件干扰。本文基于国标原文，梳理环形初粘核心技术要点，区分方法 A（万能试验机法）、方法 B（专用自动测试仪法）差异，重点针对薄膜胶带常见试验误差给出标准化管控方案，为实验室建立合规检测流程提供技术参考。

薄膜胶带环形初粘性能检测标准要点与实操规范(图1)

测试原理与标准适用范围

测试原理

将薄膜胶带制成胶面向外的泪珠状环形试样，设备以恒定速度驱动环形试样与标准不锈钢试验板接触，接触完成后立即以同等速度反向分离；仪器采集分离过程最大拉力值，该峰值即为环形初粘力。试验模拟薄膜胶带快速贴合工件、瞬间接触工况，反映压敏胶快速浸润界面的能力。

适用标准与适用产品

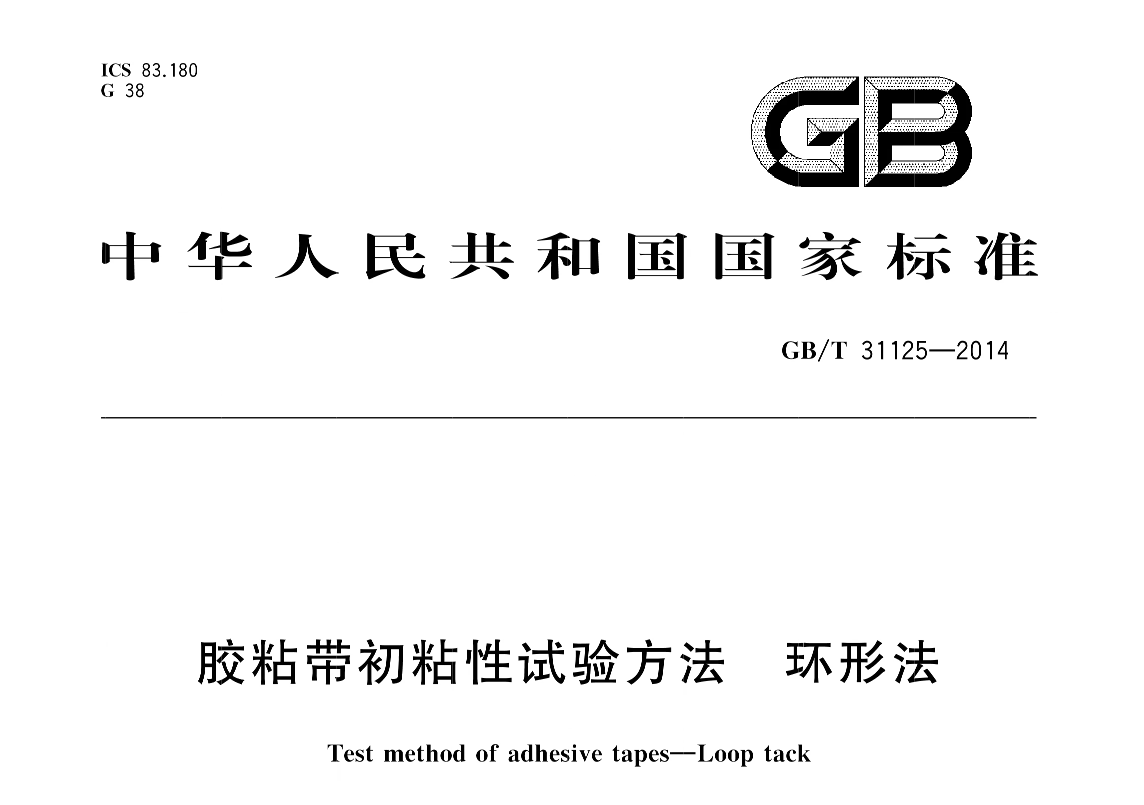

薄膜胶带环形初粘性能检测标准要点与实操规范(图2)

执行标准：GB/T 31125-2014《胶粘带初粘性试验方法环形法》，等同参考 ISO 14678、FINAT FTM 9。适配薄膜胶带品类：

BOPP 包装封箱胶带；
PET 单面、PET 双面压敏胶带；
PE、PET 自粘保护膜；
PVC 薄膜胶粘带；
不适用于极软无基材胶膜（需增加背衬支撑后测试）。

重要区分：滚球法 GB/T 4852 为定性等级；环形初粘为定量力值，两项指标不能相互替代；很多薄膜胶带客户出口、材料研发优先指定环形初粘测试。

国标强制性基础试验条件

环境状态调节（薄膜胶带重中之重）

环境：温度 (23±1) ℃，相对湿度 (50±5) %RH样品预处理：薄膜胶带试样在标准环境下状态调节不少于 24 h。薄膜基材受温湿度影响明显：高温使胶层变软初粘上升；湿度偏高易造成胶面吸水，初粘显著下降；严禁直接从仓库取出不经平衡直接测试。

核心设备技术要求

1）标准不锈钢试验板材质：0Cr18Ni9 奥氏体不锈钢；表面粗糙度 Ra：(50±25) nm；尺寸匹配试样宽度 25 mm；板面出现划痕、永久胶渍必须更换。清洁方式：无水乙醇 / 异丙醇擦拭，无尘布单向擦拭，自然晾干；禁止徒手触碰测试区域。

2）测试速度统一要求接触、分离速度：300 mm/min，速度偏差直接影响初粘力大小，不可随意更改。

3）两类测试方法硬件区别

方法 A：万能拉力试验机配套环形夹具
试样环：宽度 25 mm，周长 127 mm；适合多项目共用拉力机的综合实验室。
方法 B：全自动环形初粘性专用测试仪
试样环：宽度 25 mm，泪珠环周长 98 mm；自动化程度高，人为干扰更小，工厂质检首选。

检测报告必须明确标注采用方法 A 还是方法 B，两套方法数据不具备直接对比性。

薄膜胶带试样制备规范（高频误差来源）

试样尺寸要求

试样裁切宽度：25 mm（不可随意使用 19 mm、12 mm 窄样，结果无法对标）。取样位置：距离卷材边缘≥100 mm，避开接头、气泡、溢胶、印刷区域。每组有效试样数量：至少 3 个；推荐实验室平行测试 5 条，剔除异常极值。

薄膜胶带制环关键操作要点

缓慢剥离离型膜，防止薄膜拉伸、胶层被剥离转移；
弯折形成泪珠环形，胶面朝外，严禁胶面向内；制环时避免薄膜产生折痕，折痕位置会造成局部应力集中，力值偏低；
使用 13 mm 宽不转移覆盖胶带固定试样两端搭接位置；搭接区域不可进入有效接触区；
环形自然下垂，无扭曲、侧向扭转；薄膜偏软容易歪斜，装夹后目视校正，保证环形垂直正对试验板中心。

薄膜胶带特有风险：BOPP、PET 薄膜模量低，夹持力过大容易压溃端部胶层；夹具夹持区域避开有效粘接段。

标准化测试操作流程

清洁不锈钢试验板，充分干燥后固定于下夹具，确认设备水平；
完成试样制环，装入上夹具，调整位置使环形最低点对准钢板中心；
力传感器清零，启动试验；
设备下行使环形胶面与钢板完整接触，随后立即上行分离；
记录分离最大力值，同时记录破坏模式：界面剥离、胶层内聚破坏、胶转移至钢板；
单条测试完成，更换钢板接触区域或清洁钢板，再进行下一条试样；同一块钢板不要在同一位置重复测试。

关键禁忌

不允许人为加压辅助接触；环形依靠自身重量完成贴合，额外施压会显著抬高初粘测试结果，严重偏离标准方法定义。

数据处理与报告书写规范

取有效试样测试结果算术平均值，单位：N/25 mm；结果保留小数点后 1 位；
判定说明：环形初粘力数值越高，瞬时初粘性能越强；
异常数据：单条结果与平均值偏差＞15%，分析原因并补测；
标准报告书写范例：
环形初粘性：XX N/25 mm（GB/T 31125-2014，方法 B，23℃/50% RH，速度 300 mm/min）
必须在报告备注破坏形式，方便配方人员分析失效原因。

薄膜胶带环形初粘性能检测标准要点与实操规范(图4)

薄膜胶带测试典型误区与解决方案

误区 1：制环产生折痕、薄膜拉伸

现象：测试数据偏低、重复性极差。对策：缓慢弯折薄膜，不要强行挤压；裁剪长度预留余量，减少拉伸。

误区 2：不锈钢板清洁不到位、残留微量胶渍

现象：数据忽高忽低。对策：每条试样测试后擦拭钢板；定期检查板面粗糙度，出现划痕立即更换。

误区 3：混用方法 A、方法 B 数据直接对比

现象：同一样品两台设备测出差距较大。原因：两种方案环形周长、接触形态不同；企业内部质控固定统一方法，不随意切换。

误区 4：状态调节时间不足，室温直接测试

薄膜胶层对温度极其敏感，夏季、冬季未恒温平衡，批次对比失去意义。

误区 5：接触后人为停留延时再分离

国标要求接触完成立即反向运动；人为增加接触时间，相当于提升粘接效果，测试结果失真。

误区 6：忽略胶转移现象，只读取力值

如果测试后大量胶粘剂残留在不锈钢板面（胶转移），说明测试得到的峰值不完全代表初粘，更多是胶层内聚力，材料评估时需要重点标注。

环形初粘与滚球初粘如何配合用于薄膜胶带检测

很多企业同时开展两项初粘测试，适用场景可以分工：

滚球法 GB/T 4852：适合生产线快速巡检、简单分级，设备投入低，定性判断；无法精确区分中高粘性薄膜胶带微小差异；
环形初粘 GB/T 31125：适合新产品配方开发、客户第三方检测、出口订单、不同胶系横向对比，量化指标，灵敏度更高。
建议研发阶段采用环形初粘；产线日常巡检可搭配滚球法互相印证。

配套仪器选型建议

薄膜胶带环形初粘试验建议选用LT-3000 环形初粘性测试仪（方法 B 全自动机型），匹配 GB/T 31125-2014 方法 B 标准试样规格，恒定 300 mm/min 测试速度，搭配标准镜面不锈钢试验板；适配 BOPP、PET 各类薄膜胶带实验室常态化检测，可同步记录力 - 位移曲线，便于追溯异常测试曲线。

薄膜胶带基材薄、胶层厚度小，环形初粘测试对操作细节、环境、制样工艺要求远高于普通纸基胶带。严格遵循 GB/T 31125-2014 各项规定，统一测试方法、预处理条件、试样规格，才能保障实验室内部、供需双方、不同检测机构之间数据具备可比性。在保护膜、包装胶带、电子薄膜胶粘制品品质管控体系中，环形初粘作为定量初粘指标，结合持粘性、180° 剥离强度共同构建完整压敏胶性能评价体系，指导胶粘剂配方调整、原材料筛选，有效解决薄膜胶带贴附打滑、初次粘贴粘不牢等现场应用问题。

原创文章地址：https://www.chinianyi.com/jishuzhichi/616.html

上一篇：GB/T23260防水卷材持粘性检测要求

下一篇：没有了
