压敏胶的初粘及剥离测试方法
发布时间：2026-06-11 15:14:30 发布人：三泉中石 浏览量：228
在不干胶标签、保护膜、胶带、医用贴剂等产品中，压敏胶（PSA）是核心功能层。它最大的特点就是常温下无需溶剂、无需加热，轻微按压即可粘接，且可反复剥离。
但很多厂家在品质管控中会遇到这些问题：标签看着粘，贴上去却翘边；初粘看着够，高速贴标时飞标；剥离力忽大忽小，批次不稳定。
本质原因只有一个：分不清初粘、剥离力的测试逻辑，用错了评价指标。
本文用通俗、落地的方式，讲清楚压敏胶两大核心指标——初粘性与剥离强度的测试原理、标准方法、测试要点及数据判定逻辑，适合研发、品控、工艺人员直接参考使用。
1. 初粘性（初粘力）
定义：压敏胶表面瞬间、快速、轻微接触的粘接能力。
模拟场景：流水线高速贴标、手指轻触胶带、产品瞬间贴合。
核心特点：接触时间极短、压力极小、靠胶面浸润瞬间抓附基材。
简单总结：初粘 = 一碰就粘的能力
2. 剥离强度（剥离力）
定义：胶面充分贴合、静置定型后，从基材表面剥离所需的力值。
模拟场景：贴标20分钟后撕标、成品返工剥离、客户使用中揭除标签。
核心特点：经过充分压合、胶层完全浸润基材，反映粘接牢固度。
简单总结：剥离力 = 贴牢之后撕下来的阻力
压敏胶初粘性主流测试方法（行业通用）
目前国内不干胶、胶带行业，斜面滚球法是初粘性判定的基准方法，适配绝大多数标签、薄膜胶带产品，对应国标 GB/T 4852-2002。

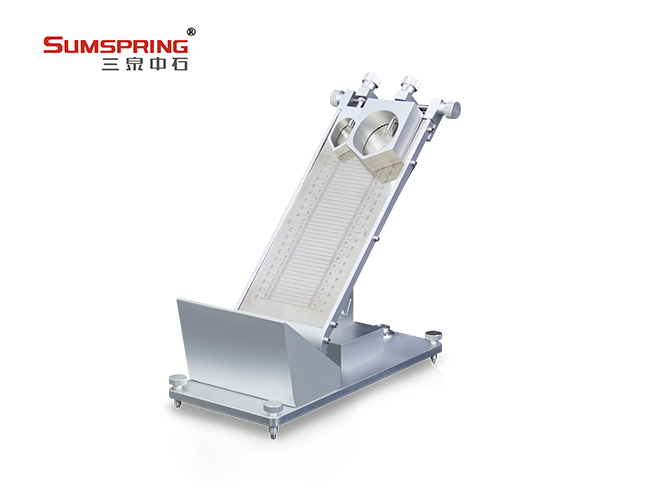

1. 测试原理（斜面滚球法）
将裁切好的试样胶面朝上，平整固定在标准30°倾斜板上，不同规格的标准钢球从斜面顶端自由滚落，依靠重力与胶面瞬间接触。
当压敏胶的瞬间粘附力，足以克服钢球滚动的下滑分力时，钢球会被胶面截留并停留5秒以上。
判定逻辑：能被稳定粘住的最大钢球编号，即为初粘等级。钢球号越大，初粘性越强。
2. 标准测试条件
环境温度：23℃±2℃
环境湿度：50%RH±5%
试样预处理：恒温恒湿放置2小时以上
标准倾角：30°（行业通用固定角度）
钢球范围：1～29号全套标准抛光钢球
3. 实操关键要点（避坑重点）
试样必须无气泡、无褶皱、边缘平整，否则会导致钢球跑偏、数据失真；
钢球严禁徒手触摸，每次测试前需用酒精清洁，避免油污粉尘影响粘性；
测试遵循“从小到大”选球原则，避免直接用大球导致误判；
必须满足5秒滞留时长，瞬时粘住又滑落不计入有效数据。
4. 补充：环形初粘法（GB/T 31125）
除滚球法外，环形初粘法可直接读取力值，数据更精准，适合高端胶带、精密贴剂、薄膜类产品检测，能够量化微小的初粘差异，弥补滚球法仅能评级、无法精准读数的不足。
压敏胶剥离强度标准测试方法
剥离强度是压敏胶最核心的量产质控指标，直接决定产品是否翘边、脱落、残胶，国标依据GB/T 2792-2014。

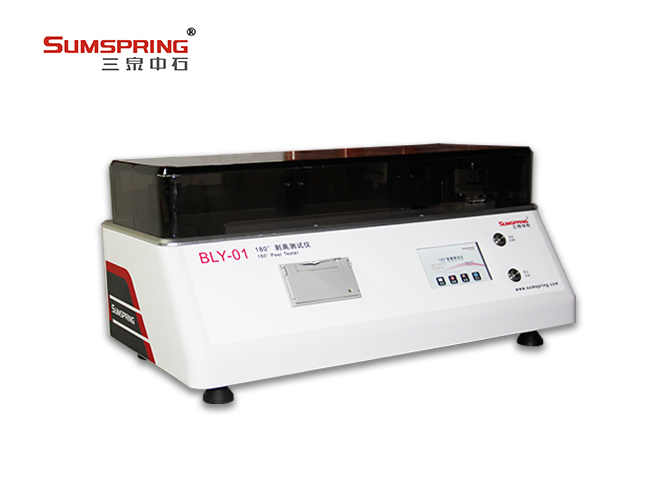

1. 测试原理
将压敏胶试样标准贴合在不锈钢标准测试板（或指定基材）上，经过标准压辊碾压、静置时效后，使用拉力试验机以恒定速度180°剥离试样，全程记录剥离过程的平均力值，即为剥离强度。
2. 核心测试参数
剥离角度：180°（行业通用标准）
剥离速度：300mm/min（恒定匀速）
压合方式：标准2kg压辊，往返碾压2次
静置时间：常规20min（可根据产品标准调整）
结果单位：N/25mm（行业统一宽度基准）
3. 测试成败关键细节
贴合基材必须洁净、干燥、无粉尘油污，否则会出现虚假高剥离或低剥离数据；
压辊碾压力度、速度必须均匀，禁止人工重压或轻压，避免人为误差；
剥离过程需保持匀速、角度稳定，不能上下偏移；
剔除起始峰值、结束峰值，取中间稳定区间作为有效测试数据。
